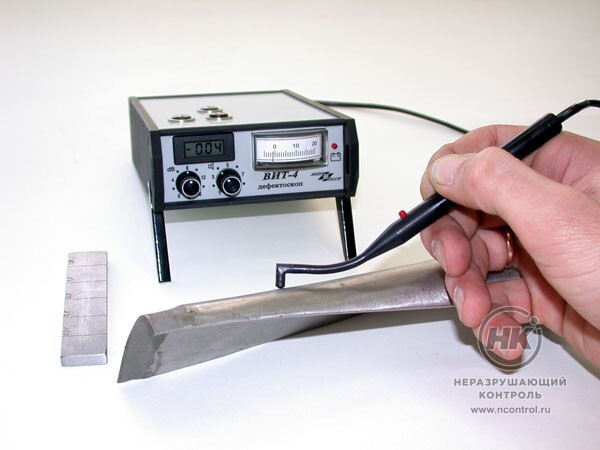

Дефектоскоп вихретоковый ВИТ-4

Купить

Задать вопрос о товаре

ВИТ-4 предназначен для обнаружения и оценки глубины поверхностных трещин на изделиях из электропроводящих ферромагнитных и неферромагнитных материалов.

ВИТ-4 может применяться для обнаружения дефектов сплошности (трещин, волосовин, закатов и т.п.), имеющих выход на поверхность, а также для обнаружения дефектов на плоских и криволинейных поверхностях, как с чистовой обработкой, так и с большой шероховатостью, а также под слоем неметаллического покрытия.

5000 ч
Средняя наработка на отказ

Документы в PDF

Скачать карточку в формате PDF

Типы индикации:

Световая (совмещенная с датчиком) –для обнаружения трещин при быстром сканировании больших поверхностей и определения местоположения.
Стрелочная –для определения размеров дефектов (глубины, протяженности).
Звуковая –дублирует стрелочную (изменение частоты тона пропорционально отклонению стрелки) для работы в темных и труднодоступных местах.
Цифровая –для оценки глубины трещины (с возможностью запоминания) и получения информации о свойствах металла при детальном исследовании дефектных участков.

Особенности

четыре типа индикации;
отстройка от зазора;
износостойкость датчика;

малое энергопотребление;
портативность.

Комплектация

Дефектоскоп вихретоковый ВИТ-4
Контрольные образцы КО-Ст, входящие в комплект поставки дефектоскопа:
Номинальные значения и предельные отклонения глубины искусственных дефектов, мм
- 1 дефект (0,2 + 0,1)
- 2 дефект (0,5 + 0,2)
- 3 дефект (1,0 + 0,3)
- 4 дефект (2,0 + 0,4)
- 5 дефект (4,0 + 0,5)
Действительное значение глубины каждого искусственного дефекта нанесено на поверхности образца.
Ширина искусственных дефектов, мм от 0,1 до 0,2
Шероховатость рабочей поверхности образца Ra, мкм, не более 3,2
Материал образца - конструкционная углеродистая сталь марки 45 по ГОСТ 1050

Технические характеристики

Минимальная глубина обнаруживаемых трещин, при Rz 40 и лучше, мм	0,2
Время непрерывной работы от батареи 6F22 (типа «Корунд»), ч не менее	150
Габаритные размеры, мм	100 х 40 х 155
Диапазон измерений глубины поверхностных дефектов типа прорези, мм	от 0.2 до 2.0
Пределы допускаемой абсолютной погрешности измерений глубины H поверхностных дефектов типа прорези, мм	(0.3×Н + 0.05)
Габаритные размеры дефектоскопа, мм	не более 150х115х60
Масса дефектоскопа с преобразователем и с элементом питания, кг	не более 0.55
Рабочее напряжение питания дефектоскопа, В	от 6 до 9
Средняя наработка на отказ, ч	не менее 5000
